¿Cómo reducir la EMI en una fuente de alimentación conmutada?

¡Hola! Como proveedor deCambiar fuente de alimentación, He visto de primera mano cómo la interferencia electromagnética (EMI) puede ser un verdadero dolor de cabeza para muchas personas que utilizan estas fuentes de alimentación. La EMI puede causar todo tipo de problemas, desde distorsión de la señal hasta fallos completos del sistema. Entonces, en esta publicación de blog, compartiré algunos consejos sobre cómo reducir la EMI en una fuente de alimentación conmutada.

Comprensión de EMI en fuentes de alimentación conmutadas

Antes de profundizar en las soluciones, comprendamos rápidamente qué es EMI y por qué es un problema en las fuentes de alimentación conmutadas. Las fuentes de alimentación conmutadas funcionan encendiendo y apagando rápidamente la corriente, lo que genera señales eléctricas de alta frecuencia. Estas señales pueden irradiarse desde la fuente de alimentación e interferir con otros dispositivos electrónicos cercanos. Esto es lo que llamamos interferencia electromagnética.

Hay dos tipos principales de EMI: conducida y radiada. La EMI conducida viaja a través de las líneas eléctricas y los cables de señal, mientras que la EMI radiada se emite al aire en forma de ondas electromagnéticas. Ambos tipos pueden causar problemas, pero requieren enfoques diferentes para mitigarlos.

Consideraciones de diseño de PCB

Uno de los primeros pasos para reducir la EMI es prestar mucha atención al diseño de la placa de circuito impreso (PCB). Aquí hay algunos puntos clave a tener en cuenta:

Colocación de componentes:Coloque los componentes de manera que se minimice la longitud de las trazas de alta corriente y alta frecuencia. Mantenga los componentes sensibles alejados de los ruidosos e intente agrupar componentes con funciones similares. Por ejemplo, coloque los transistores y diodos de conmutación cerca del transformador para reducir el área del bucle de las rutas de alta corriente.
Enrutamiento de seguimiento:Utilice pistas cortas y anchas para rutas de alta corriente para reducir la resistencia y la inductancia. Evite las esquinas afiladas en las pistas, ya que pueden provocar reflejos y aumentar la EMI. En su lugar, utilice esquinas redondeadas o ángulos de 45 grados. Además, mantenga las trazas de alimentación y de tierra separadas y utilice un plano de tierra para proporcionar una ruta de retorno de baja impedancia para la corriente.
Apilamiento de capas:Una acumulación de capas adecuada puede ayudar a reducir la EMI. Utilice un plano de potencia y un plano de tierra para proporcionar una red de distribución de energía de baja impedancia. Coloque las capas de señal entre los planos de alimentación y tierra para proporcionar blindaje. Esto puede ayudar a reducir la EMI tanto conducida como radiada.

Filtrado y desacoplamiento

Otra forma eficaz de reducir la EMI es utilizar filtros y condensadores de desacoplamiento. Así es como funcionan:

Filtros de entrada:Instale un filtro de entrada en la entrada de alimentación de la fuente de alimentación del interruptor para suprimir la EMI conducida. El filtro de entrada normalmente consta de inductores y condensadores dispuestos en una configuración específica, como un filtro π o un filtro L. Estos filtros pueden impedir que el ruido de alta frecuencia ingrese a la fuente de alimentación y evitar que regrese a la fuente de energía.
Filtros de salida:De manera similar a los filtros de entrada, los filtros de salida se pueden usar para suprimir la EMI conducida en la salida de la fuente de alimentación. Los filtros de salida pueden ayudar a reducir la ondulación y el ruido en el voltaje de salida, lo que puede mejorar el rendimiento de la carga.
Condensadores de desacoplamiento:Coloque condensadores de desacoplamiento cerca de los pines de alimentación de los circuitos integrados (CI) para proporcionar una fuente local de energía y reducir la impedancia de la fuente de alimentación. Los condensadores de desacoplamiento pueden ayudar a filtrar el ruido de alta frecuencia y evitar que afecte el funcionamiento de los circuitos integrados.

Blindaje

El blindaje es un método físico para reducir la EMI radiada. A continuación se muestran algunas técnicas de protección que se pueden utilizar:

Cerramientos Metálicos:Utilice una caja metálica para encerrar la fuente de alimentación del interruptor. La carcasa metálica puede actuar como escudo y evitar que las ondas electromagnéticas irradien desde la fuente de alimentación. Asegúrese de que el gabinete esté conectado a tierra adecuadamente para proporcionar una ruta de blindaje efectiva.
Cables blindados:Utilice cables blindados para conexiones de alimentación y señal. Los cables blindados tienen un blindaje conductor alrededor de los conductores internos, que puede bloquear la entrada o salida de interferencias electromagnéticas de los cables.
Cuentas de ferrita:Las perlas de ferrita son componentes pasivos que se pueden utilizar para suprimir el ruido de alta frecuencia en los cables. Las perlas de ferrita funcionan absorbiendo energía de alta frecuencia y convirtiéndola en calor. Se pueden colocar en los cables de alimentación y señal para reducir la EMI radiada.

Toma de tierra

Una conexión a tierra adecuada es esencial para reducir la EMI. A continuación se ofrecen algunos consejos de conexión a tierra:

Conexión a tierra de un solo punto:Utilice un esquema de conexión a tierra de un solo punto para minimizar los bucles de tierra. Un bucle de tierra ocurre cuando hay múltiples caminos para que fluya la corriente de tierra, lo que puede causar interferencias electromagnéticas. Al utilizar un esquema de conexión a tierra de un solo punto, todas las conexiones a tierra están conectadas a un solo punto, lo que puede reducir las posibilidades de que se produzcan bucles de tierra.
Plano de tierra:Como se mencionó anteriormente, use un plano de tierra en la PCB para proporcionar una ruta de retorno de baja impedancia para la corriente. El plano de tierra también puede ayudar a reducir la interferencia electromagnética al proporcionar un blindaje para las trazas de la señal.
Conexión a tierra del chasis:Asegúrese de que la carcasa metálica de la fuente de alimentación del conmutador esté correctamente conectada a tierra al chasis. Esto puede ayudar a proporcionar una ruta de protección eficaz y reducir la EMI radiada.

Otros consejos

A continuación se ofrecen algunos consejos adicionales para reducir la EMI en una fuente de alimentación conmutada:

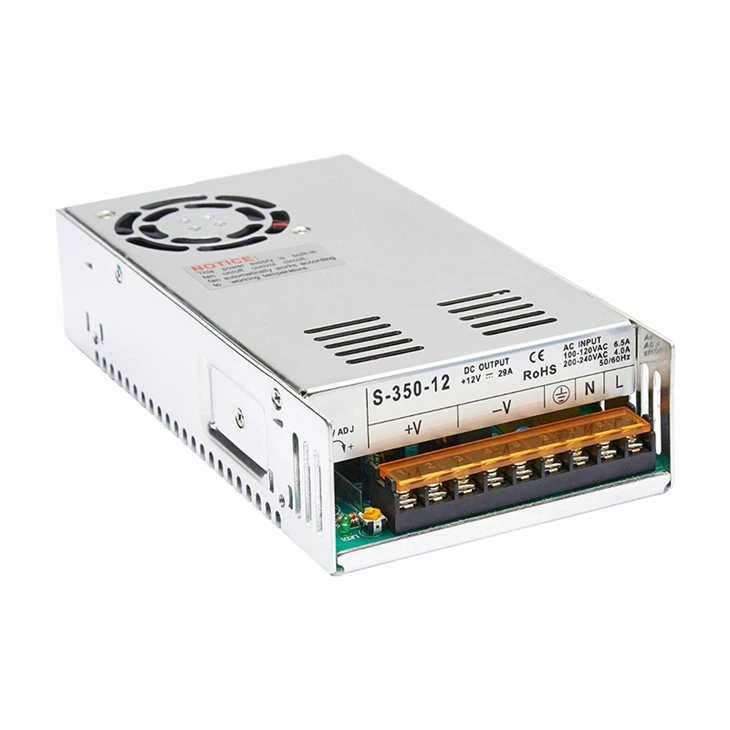

Switch Power Supply

Frecuencia de conmutación:Elija una frecuencia de conmutación que no esté en el rango de frecuencia del equipo sensible. Las frecuencias de conmutación más altas generalmente dan como resultado una EMI más baja, pero también pueden aumentar las pérdidas de energía en la fuente de alimentación. Por tanto, es importante encontrar un equilibrio entre la frecuencia de conmutación y la EMI.
Amortiguadores:Utilice amortiguadores para suprimir los picos de voltaje y los zumbidos en los transistores y diodos de conmutación. Los amortiguadores pueden ayudar a reducir la EMI al reducir los componentes de alta frecuencia de las formas de onda de conmutación.
Pruebas EMI:Realice pruebas de EMI durante el proceso de diseño y desarrollo para identificar y abordar cualquier problema de EMI. Esto puede ayudar a garantizar que la fuente de alimentación del conmutador cumpla con los estándares EMI requeridos.

Conclusión

Reducir la EMI en una fuente de alimentación de interruptor es una tarea compleja pero factible. Si sigue los consejos y técnicas descritos en esta publicación de blog, puede reducir significativamente la interferencia electromagnética generada por su fuente de alimentación conmutada y mejorar su rendimiento.
